Les équipements d’essai doivent se conformer aux normes nationales pertinentes

GB24162-2009 Inspection périodique et évaluation des bouteilles de gaz naturel comprimé pour automobiles, à revêtement métallique et enroulement circonférentiel en fibres

GB7144 Marquage par couleur des bouteilles de gaz

GB8335 Filetages spéciaux pour bouteilles de gaz

GB/T8336 Calibres de filetage spéciaux pour bouteilles de gaz

GB/T925 Méthode d’essai hydrostatique pour bouteilles de gaz

GB12135 Conditions techniques pour les stations d’inspection périodique des bouteilles de gaz GB/T12137 Méthode d’essai d’étanchéité des bouteilles de gaz

GBI5382 Spécification générale pour les robinets de bouteilles de gaz

GBI7258 Bouteilles de gaz naturel comprimé pour automobiles

GB17,926 Robinets de bouteilles de gaz naturel comprimé pour véhicules

GB19533 Inspection périodique et évaluation des bouteilles de gaz naturel comprimé pour automobiles

JB4730-94 Contrôle non destructif des appareils à pression

TSGZ700 Règles générales pour l’inspection et les essais des organismes d’inspection et d’essai des équipements spéciaux TSGR0009-2009 Règlement sur la surveillance de la sécurité des bouteilles de gaz, publié par l’Administration nationale de supervision de la qualité et de la technologie le 24 avril 2003, n° 46



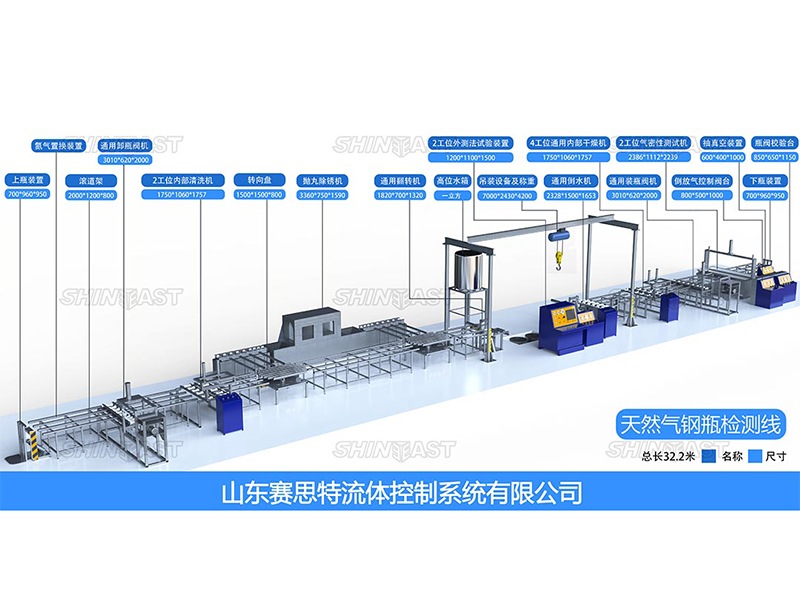

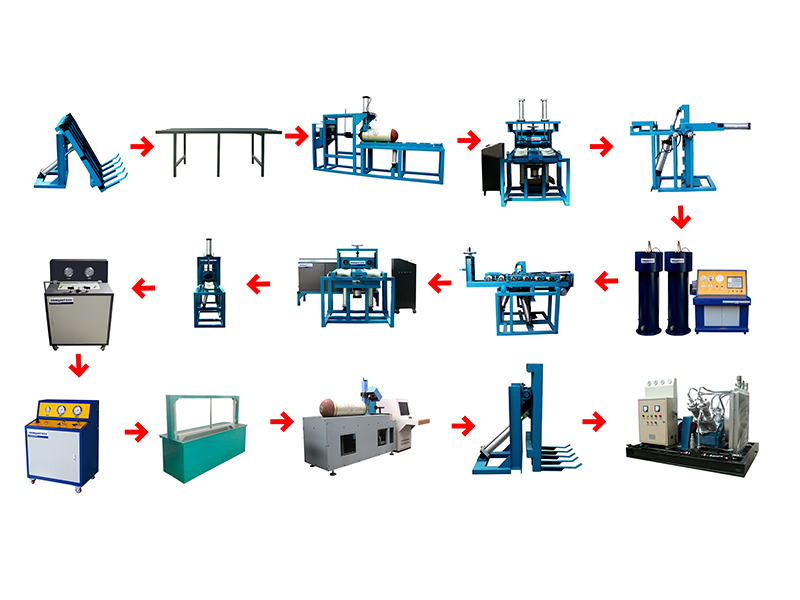

Plage d’essai :

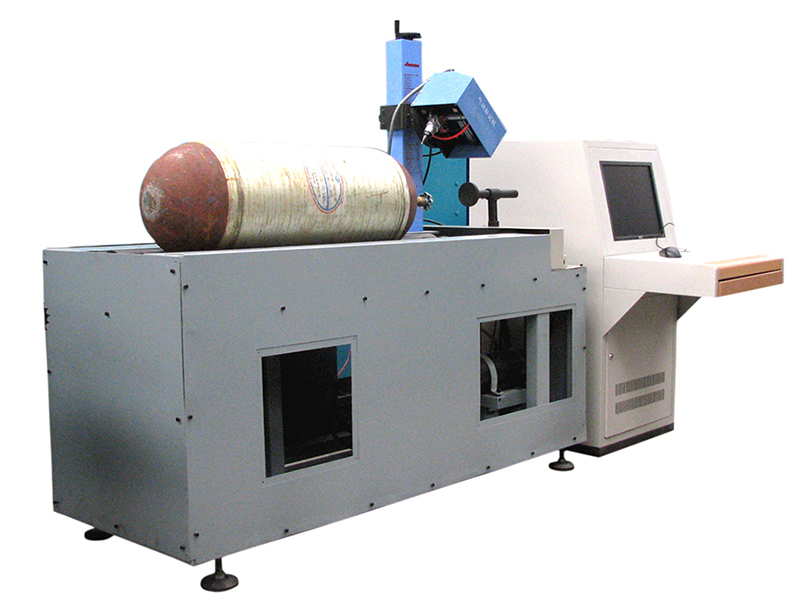

La ligne d’essai convient à l’inspection et à l’évaluation périodiques des bouteilles de gaz naturel comprimé et des bouteilles à enroulement circonférentiel à revêtement en acier de différents types et spécifications, avec une pression nominale de service de 16-25MPa et un volume nominal de 30-230L.

1. Paramètres techniques des bouteilles de gaz naturel :

① Diamètre extérieur de la bouteille de gaz : φ 219-φ426mm

② Longueur de la bouteille : 600-2000mm

③ 3 Poids de la bouteille de gaz : ≤ 160Kg



2. Forme de la bouteille : forme A (fond fermé), forme B (fond concave)

Performances :

1. Répond à l’inspection annuelle des bouteilles de gaz pour véhicules.

2. Convient à l’inspection en ligne complète de bouteilles de gaz de différentes spécifications et répond aux exigences des réglementations et normes nationales pertinentes relatives à l’inspection des bouteilles de gaz naturel.

3. La ligne d’essai dispose d’une certaine capacité de fonctionnement automatique afin de réaliser un processus continu, d’améliorer considérablement l’efficacité des essais et de garantir leur qualité.


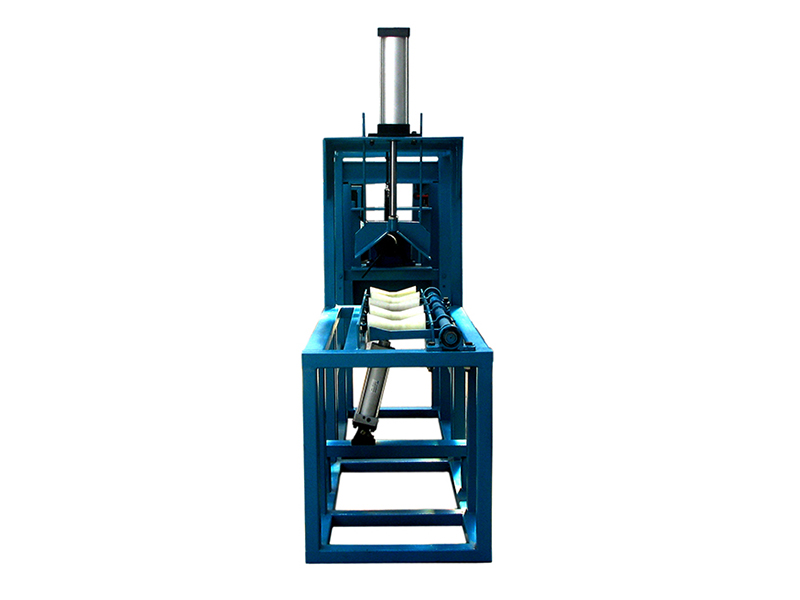

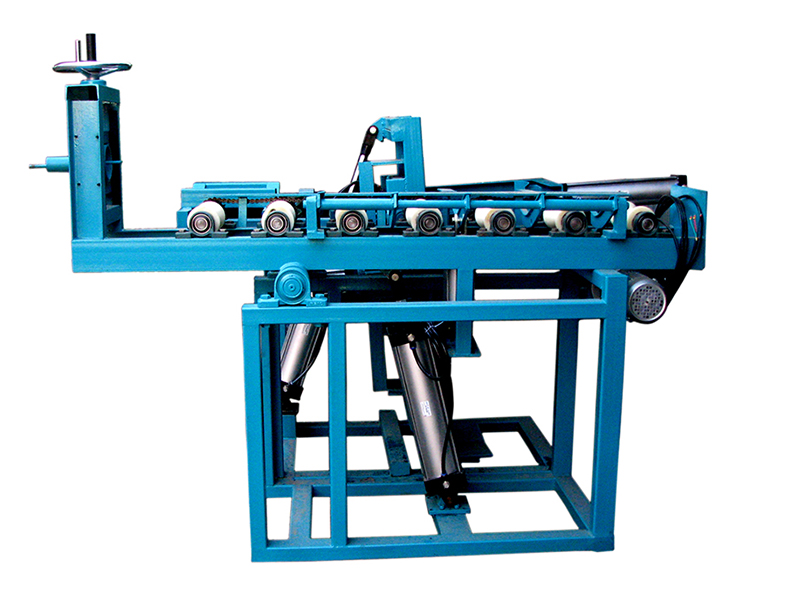

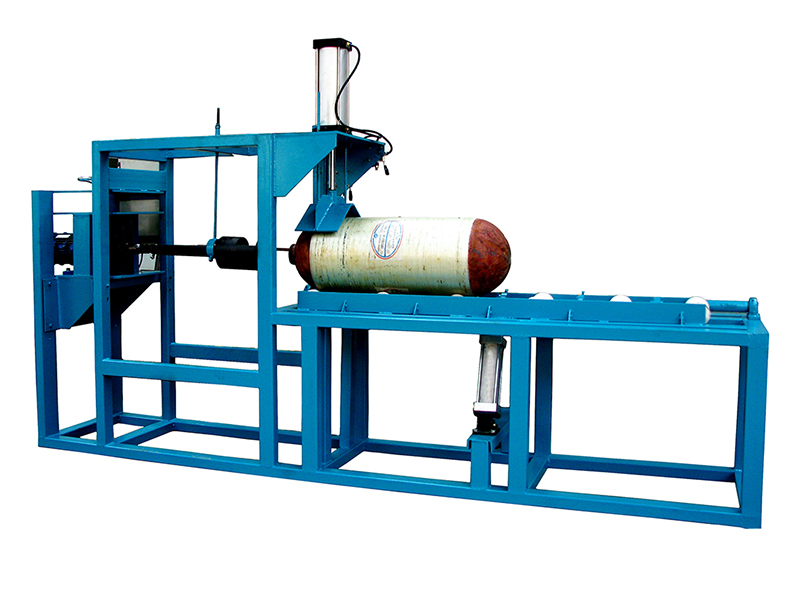

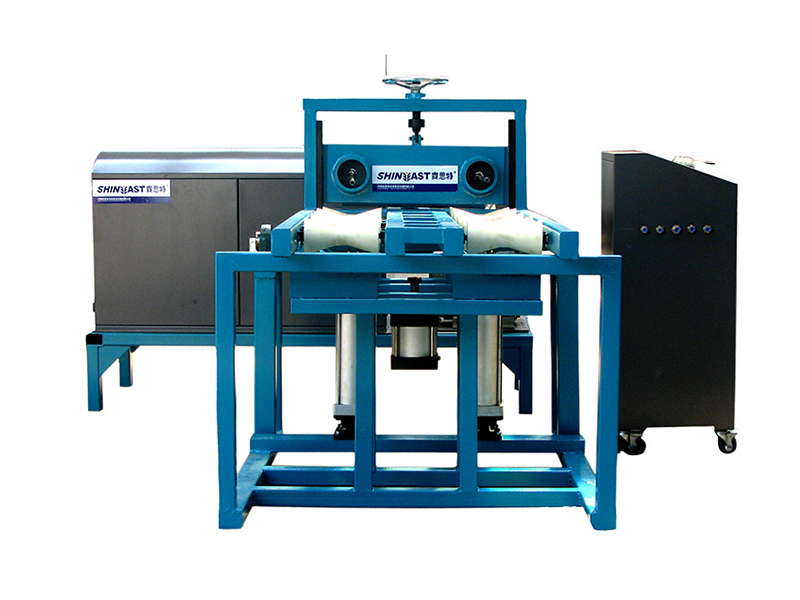

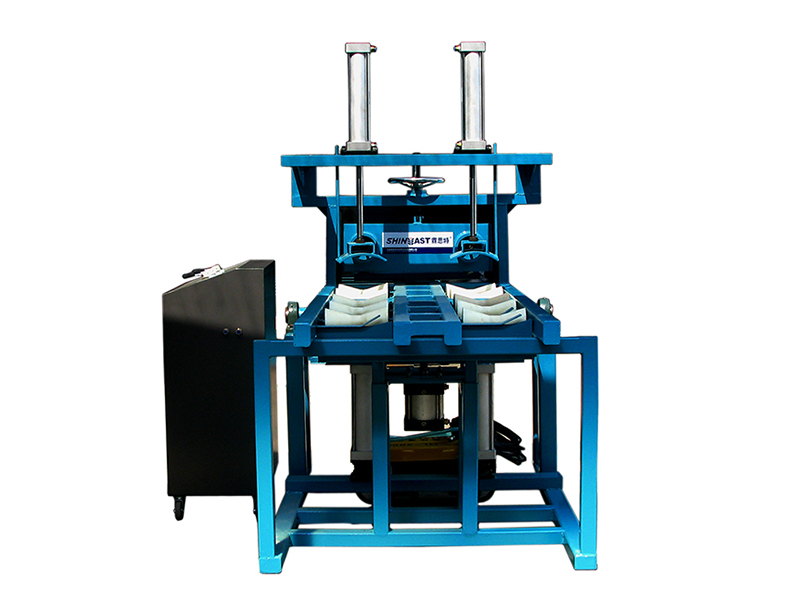

Machine de montage et de démontage des robinets de bouteilles de gaz

La machine de montage et de démontage des robinets de bouteilles de gaz Shineeast est conçue et fabriquée conformément aux exigences en vigueur en Chine, qui interdisent strictement l’utilisation de pinces serre-tubes ou d’autres outils susceptibles d’endommager facilement le corps de la bouteille pour monter et démonter les robinets, ainsi qu’aux exigences des fabricants de bouteilles, des stations d’inspection et autres opérations de montage et de démontage des robinets de bouteilles. L’équipement convient au montage et au démontage des robinets de diverses bouteilles de gaz d’un diamètre de φ 219- φ426mm. Fonctionnement simple, performances sûres et fiables.


Principaux paramètres techniques :

Modèle : PFX-01

Type : horizontal, vertical

(1) Puissance du moteur : 1.5kW

(2) Rapport de transmission : 1: 60

(3) Vitesse de rotation de la broche : 15r/min

(4) Pression de la source d’air : 0.5-0.8MPa

(5) Bouteilles compatibles : diamètre φ 219- φ 426mm, longueur : 600-2000mm

(6) Mode de commande : manuel/automatique
Machine d’essai hydrostatique pour bouteilles de gaz

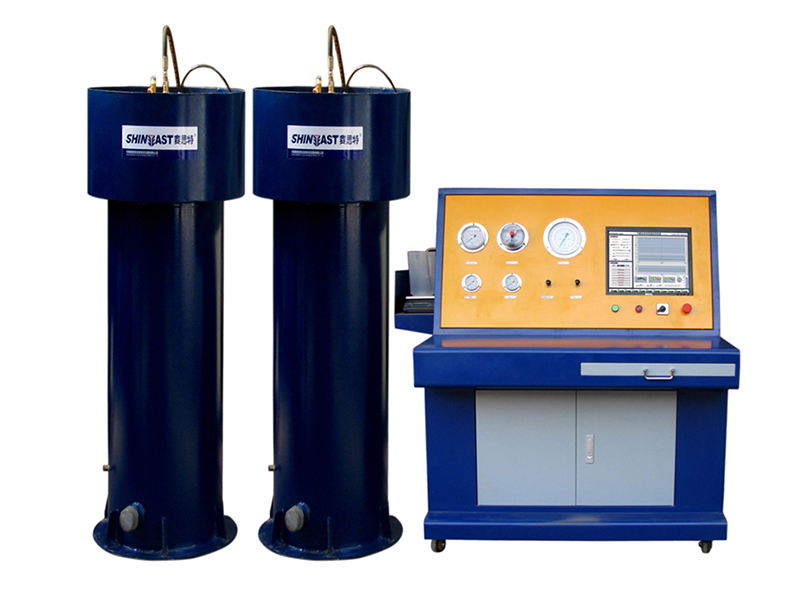

La machine d’essai hydrostatique pour bouteilles de gaz Shineeast utilise la méthode de la chemise d’eau, applicable à tous les essais hydrostatiques nécessitant la détermination des expansions volumiques. Elle consiste à placer une bouteille remplie d’eau dans une chemise d’essai remplie d’eau. Une pression est ensuite appliquée à l’intérieur de la bouteille, ce qui provoque son expansion. Les expansions volumiques totale et permanente de la bouteille sont déterminées en mesurant la quantité d’eau déplacée par l’expansion de la bouteille sous pression et après relâchement de la pression. Il s’agit de la seule méthode d’essai permettant de requalifier une bouteille pour un remplissage à 10% au-delà de la pression de service indiquée.



La machine d’essai hydrostatique pour bouteilles de gaz Shineeast convient aux essais hydrostatiques par mesure externe de diverses bouteilles de gaz haute pression. L’ensemble des opérations, telles que la pesée de la bouteille vide, l’injection d’eau, l’évacuation de l’air, la pesée de la bouteille pleine et l’essai hydrostatique, est réalisé par ordinateur. L’essai permet de mesurer avec précision le taux de déformation volumique résiduelle de la bouteille afin d’en garantir l’utilisation sûre. La machine est conçue et fabriquée conformément à la norme GB/T9521 Méthode d’essai hydrostatique pour bouteilles de gaz.


Principaux paramètres techniques :

(1) Pression d’essai : 0-70MPa

(2) Bouteille compatible : diamètre extérieur : φ 219 - φ 426mm, longueur : 600 - 2000mm

(3) Pression d’air d’entraînement : 0.6-0.8MPa

(4) Consommation d’air : ≥ 1M3/min

(5) Alimentation électrique : 220V/50Hz

(6) Mode de commande : commande par ordinateur et carte d’acquisition de données (American NI)

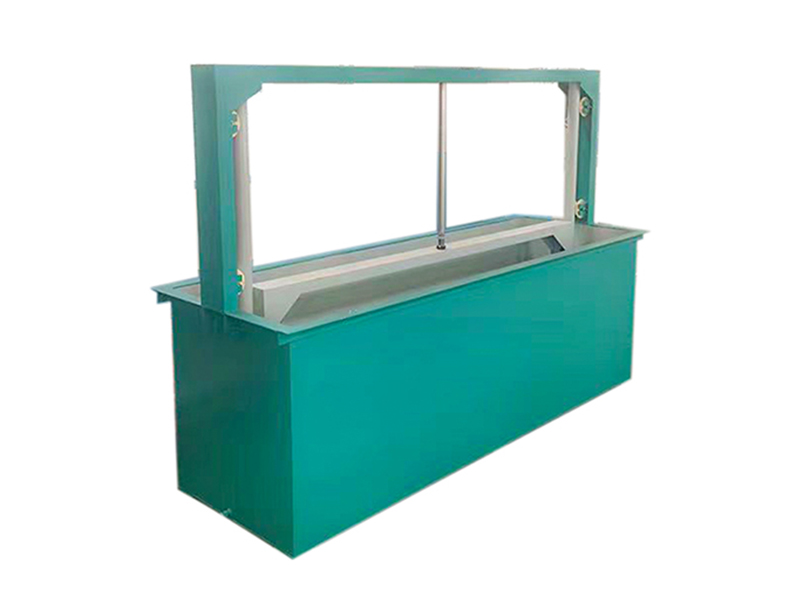

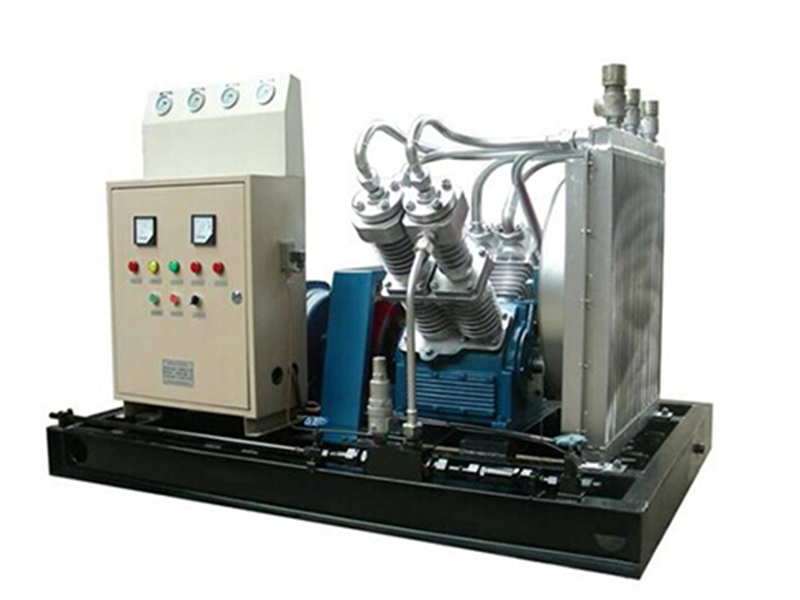

Machine d’essai d’étanchéité à l’air pour bouteilles de gaz

Configuration du système :

La machine d’essai d’étanchéité à l’air se compose principalement d’un compresseur d’air haute pression, d’un réservoir d’eau, d’une armoire de commande et d’un groupe de bouteilles de stockage.



Paramètres techniques de la machine d’essai d’étanchéité à l’air QM-2 pour bouteilles de gaz :

Type : QM-2

Pression d’essai :  200 Bar

Efficacité de fonctionnement : 5-10 bouteilles de gaz par heure

Pression d’air d’entraînement : 0.6-0.8Mpa

Alimentation électrique :  380V/50Hz

Nombre de postes : Deux postes

Débit d’air haute pression : 1.5N M3/min

Type de refroidissement : refroidissement par air


Machine de séchage interne des bouteilles de gaz

La machine de séchage interne des bouteilles de gaz Shineeast est utilisée pour sécher l’intérieur des bouteilles de gaz après l’essai hydrostatique. La méthode la plus simple pour éliminer l’eau à l’intérieur de la bouteille consiste à y insuffler de l’air chaud. Cet équipement utilise un chauffage électrique dont la température est réglable. Le ventilateur envoie de l’air chaud à l’intérieur de la bouteille pour le séchage.

L’équipement est doté d’un chauffage électrique et d’un ventilateur. Sa structure compacte, son installation pratique, son utilisation simple et ses performances fiables en font l’un des équipements spéciaux indispensables au séchage interne des bouteilles de gaz.



Principaux paramètres techniques

Modèle : GZ-01

(1) Bouteille compatible : diamètre φ 219- φ 426mm, longueur 600-2000mm

(2) Température réglée : 0-100 ℃

(3) Puissance totale : 17KW

(4) Support de retournement des bouteilles : 2 postes

(5) Efficacité de fonctionnement : ≥ 12 bouteilles/h

(6) Nombre de postes : 4 postes

(7) Dimensions hors tout : environ 2100 × one thousand × 1100mm

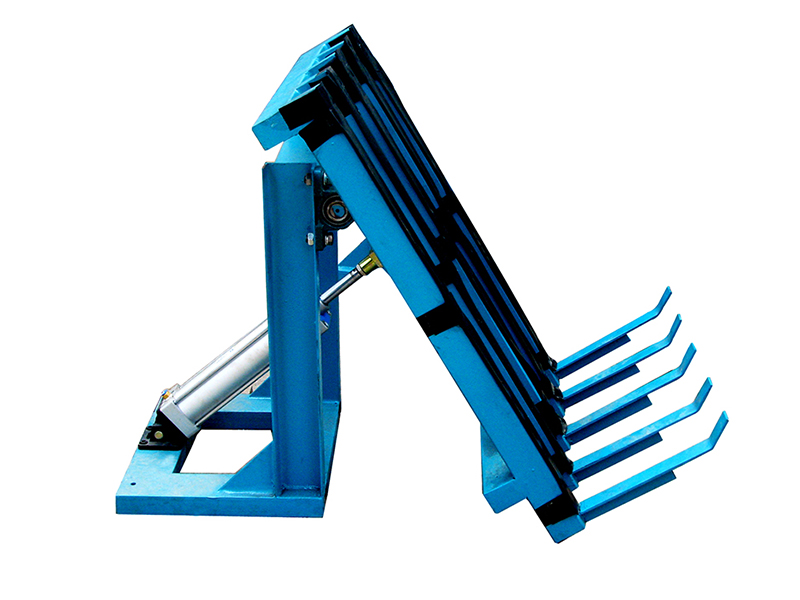

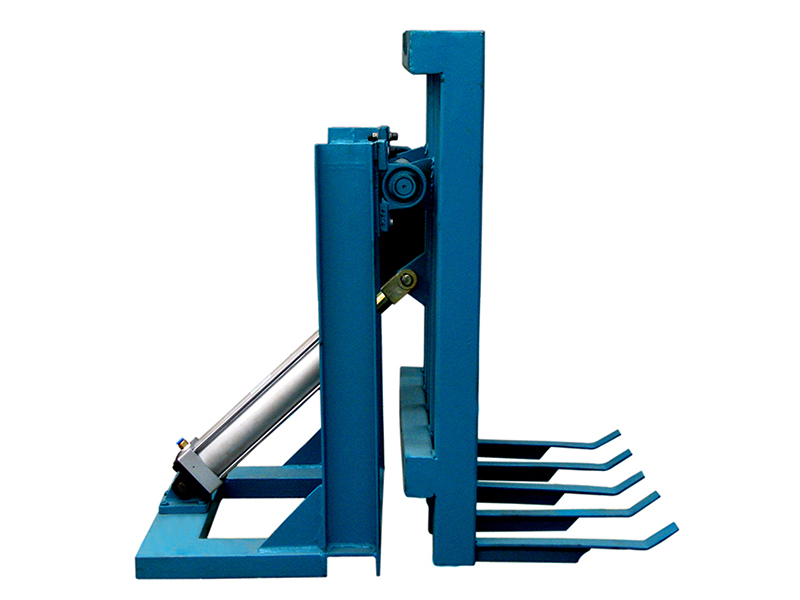

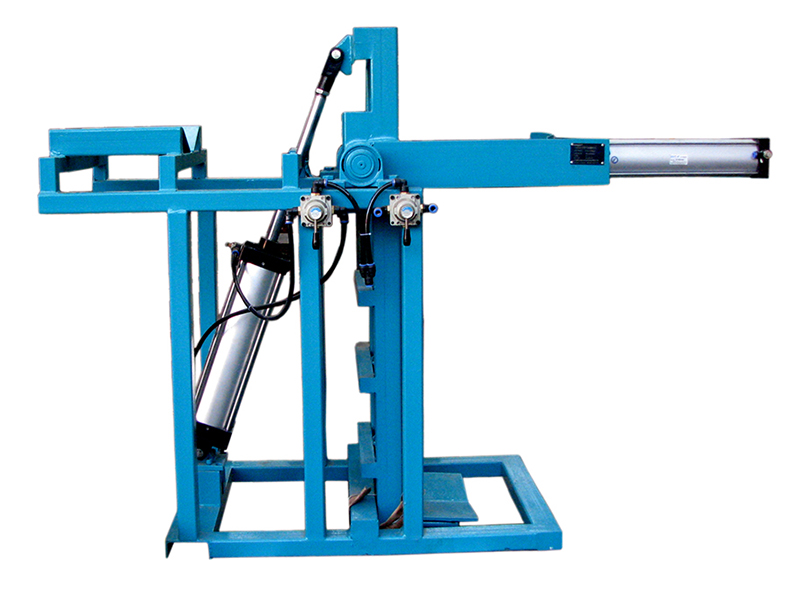

Machine combinée de nettoyage, de séchage et de vidange d’eau

La machine combinée est équipée d’un dispositif de serrage et d’un motoréducteur, ce qui lui permet de retourner la bouteille de gaz à 180 degrés et de réaliser ainsi la vidange de l’eau. La machine est également équipée d’une pompe à eau haute pression et d’un générateur de vapeur. La pompe à eau haute pression est destinée au nettoyage intérieur de la bouteille et le générateur de vapeur au séchage intérieur de la bouteille.

La séquence de traitement de la machine est la suivante : vidange de l’eau — nettoyage de l’intérieur de la bouteille — séchage de l’intérieur de la bouteille.

La machine convient aux bouteilles d’un diamètre compris entre 200mm et 406mm et d’une hauteur de 700-1300mm ; elle peut traiter une bouteille de gaz à la fois.


Modèle : CM-01-01

Dimensions des bouteilles compatibles : diamètre extérieur : 200-406cm, hauteur : 700x1300mm

Vitesse de retournement : 3.8 r/min

Motoréducteur : 2.2KW/380V

Partie sécheuse (générateur de vapeur) : 9KW/380V

Pompe à eau pour le nettoyage de la bouteille : 0.75KW/380V

Angle de retournement : 180°

Pression d’air : 3-8 bar

Nombre de postes : Un poste

Principaux éléments de la machine : support de retournement, panneau de commande, boîte de vitesses, pompe à eau, générateur de vapeur, etc.

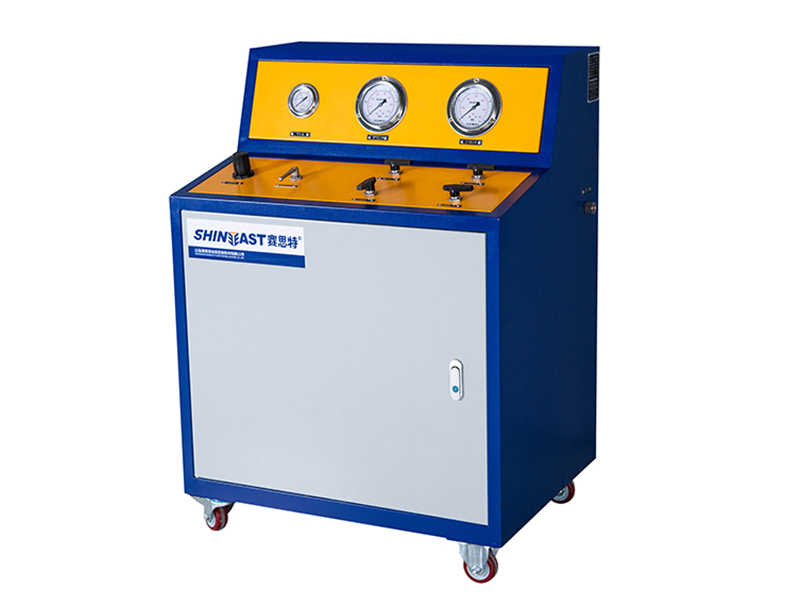

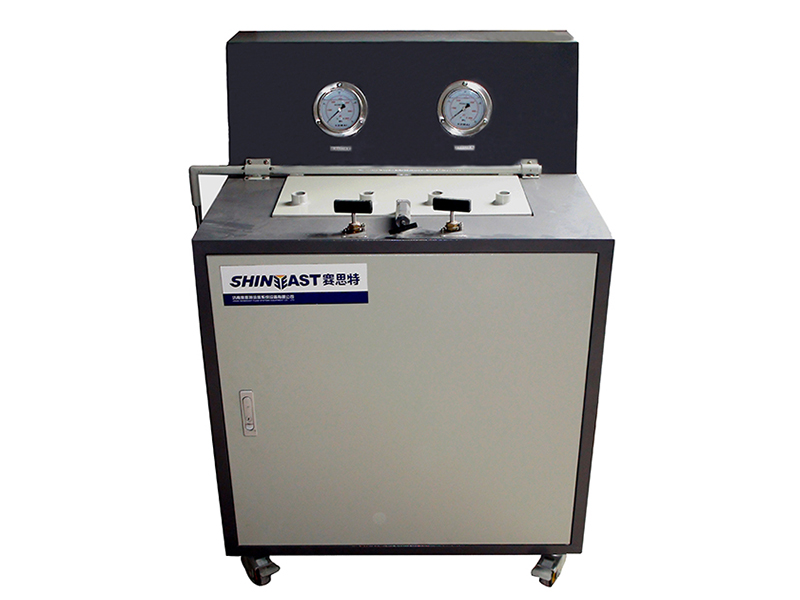

Machine d’essai des robinets de bouteilles de gaz

Principaux paramètres techniques

Modèle : FX-01

(1) Pression de la source d’air : ≥ 20 MPa

(2) Pression d’essai : 20MPa

(3) Fluide d’essai : air comprimé

(4) Pression d’entraînement : 0.4-0.8 MPa

(5) Efficacité de fonctionnement : 40-50 bouteilles/h

(6) Dimensions hors tout : environ 750 × 650 × 1200mm
