L'équipement de test doit faire référence aux normes nationales pertinentes
Marque de couleur de la bouteille de gaz GB7144
Filetages spéciaux GB8335 pour bouteilles de gaz
Jauges de filetage spéciales GB/T8336 pour bouteilles de gaz
Méthode d'essai hydrostatique GB/T925 pour bouteilles de gaz
Conditions techniques GB12135 pour la station d'inspection périodique des bouteilles de gaz Méthode de test GB/T12137 pour l'étanchéité des bouteilles de gaz
GBI5382 Spécification générale pour les vannes de bouteilles de gaz
JB4730-94 Tests non destructifs des appareils sous pression
Règles standard TSGZ700 pour les établissements d'inspection et d'essai des équipements spéciaux TSGR0009-2009 Règlement sur la surveillance de la sécurité des bouteilles de gaz publié par l'Administration d'État de la surveillance de la qualité et de la technologie le 24 avril 2003 n° 46

Plage de test :
La ligne de test est applicable à la ligne de détection de bouteilles de gaz d'incendie d'inspection régulière, aux cylindres enroulés circonférentiellement doublés d'acier de différents types et spécifications, avec une pression de service nominale de 16-25MPa et un volume nominal de 30-230L.
1. Paramètres de spécification du cylindre sans soudure :
① Diamètre extérieur de la bouteille de gaz : φ 219-φ426 mm
② Longueur du cylindre : 600-2000 mm
③ Poids de la bouteille de gaz : ≤ 160 Kg
2. Forme du cylindre : forme A (fermeture inférieure), forme B (fond concave)

Performance:
1. Répondez à l’inspection annuelle des bouteilles de gaz d’incendie.
2. Il convient à l'inspection complète en ligne des bouteilles de gaz de différentes spécifications et répond aux exigences des réglementations et normes nationales pertinentes pour l'inspection.
3. La ligne de test a une certaine capacité de fonctionnement automatique pour réaliser le processus de flux, améliorer considérablement l'efficacité du test et garantir la qualité du test

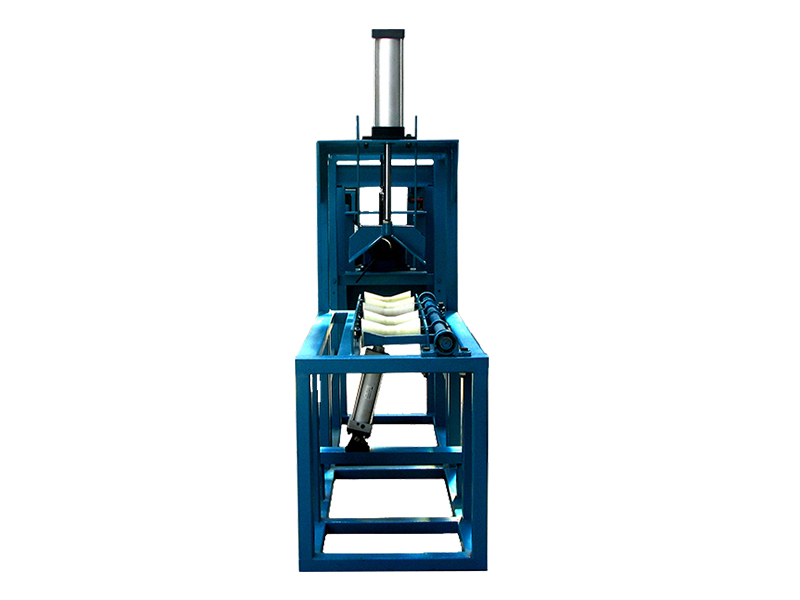

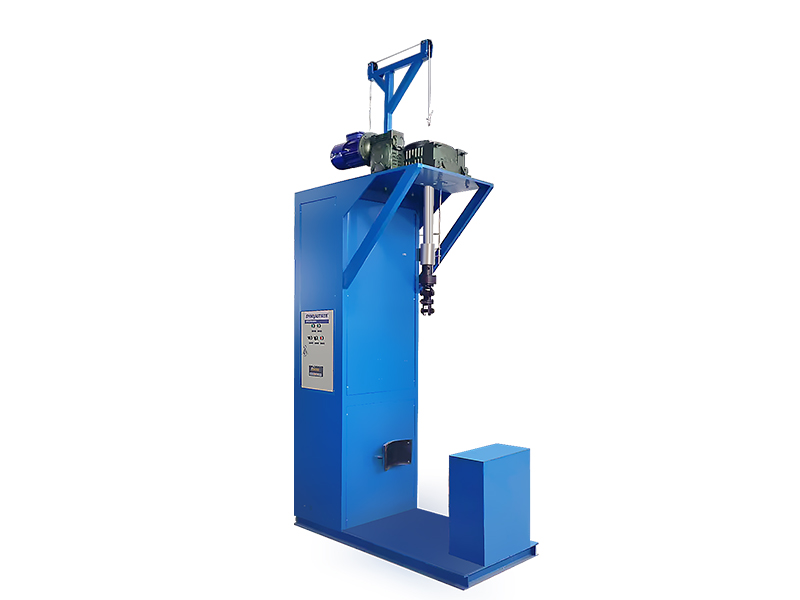

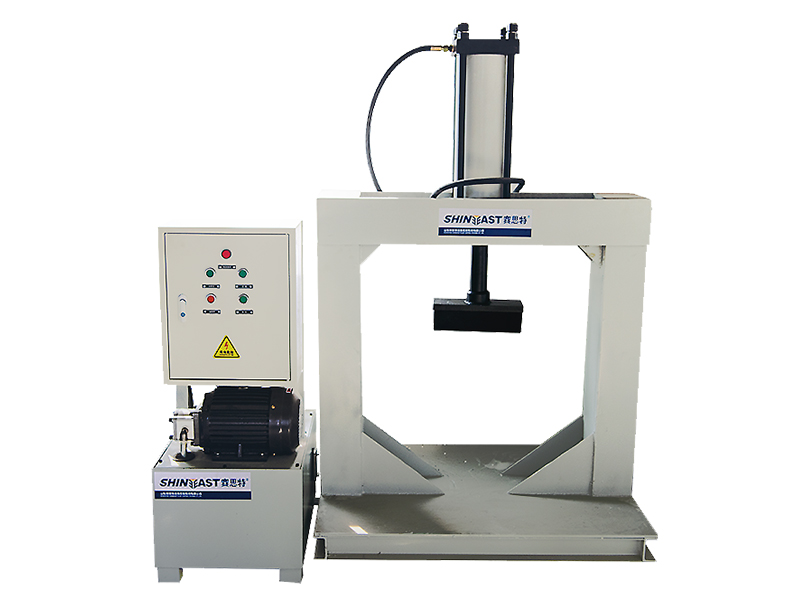

Machine de chargement et de déchargement de vannes de cylindre

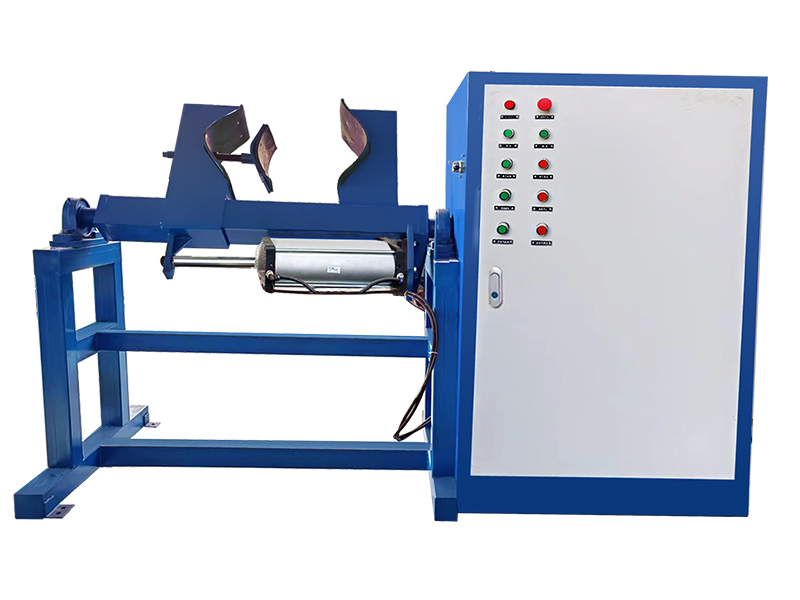

La machine de chargement et de déchargement de vannes de cylindre Shineeast est conçue et fabriquée conformément aux exigences en Chine, où il est strictement interdit d'utiliser des pinces à chaîne de tuyaux ou d'autres outils faciles à endommager le corps du cylindre pour charger et décharger les vannes de bouteille et les exigences du cylindre. Fabricants, stations d'inspection et autres travaux de chargement et de déchargement de vannes de bouteilles. L'équipement convient au chargement et au déchargement de vannes de diverses bouteilles de gaz avec un diamètre de vanne de φ 219 à φ426 mm. Opération simple, performances sûres et fiables.

Principaux paramètres techniques :
Modèle : PFX-01
Type : type horizontal, type vertical.
(1) Puissance moteur : 1,5 kW
(2) Rapport de transmission : 1 : 60
(3) Vitesse de broche : 15r/min
(4) Pression de la source d'air : 0,5-0,8 MPa
(5) Cylindres applicables : diamètre φ 219- φ 426 mm, longueur : 600-2000 mm
(6) Mode de contrôle : manuel/automatique

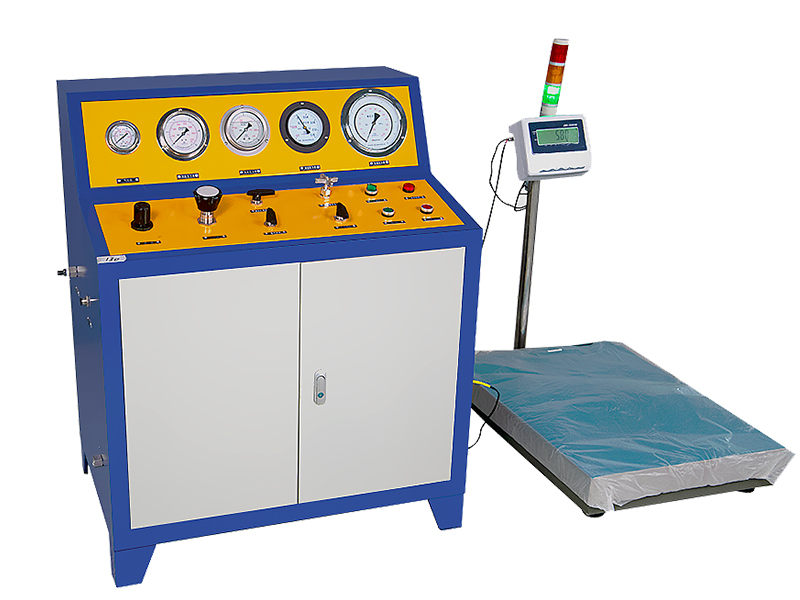

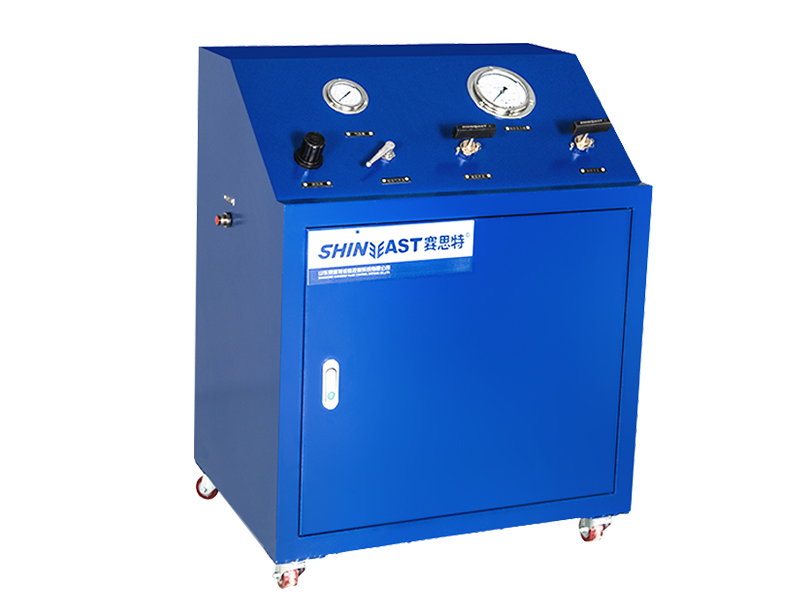

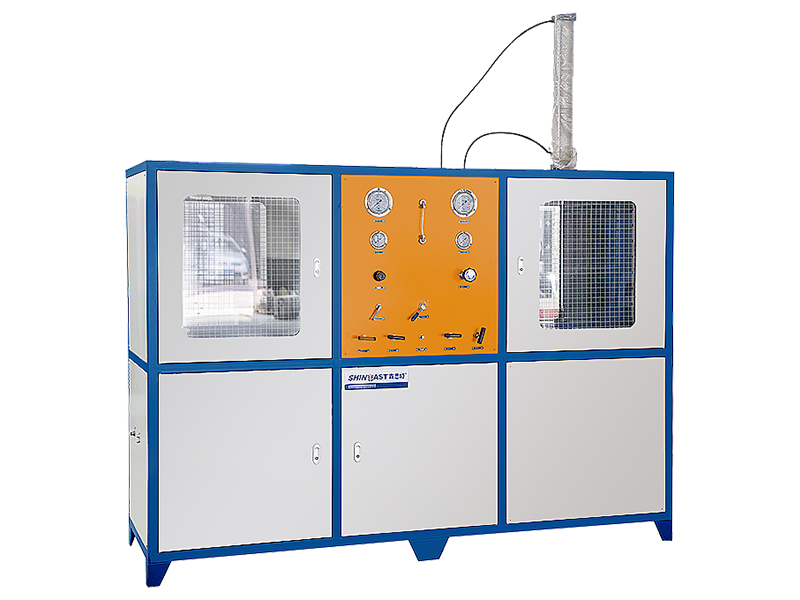

Machine d'essai hydrostatique pour bouteille de gaz

La machine d'essai hydrostatique Shineeast pour bouteille de gaz est une méthode d'essai de chemise d'eau, qui s'applique à tous les essais hydrostatiques où la détermination des expansions volumétriques est requise. Il consiste à enfermer un cylindre rempli d’eau à l’intérieur d’une enveloppe d’essai remplie d’eau. Une pression est ensuite appliquée à l’intérieur du cylindre, provoquant sa dilatation. Les expansions volumétriques totales et permanentes du cylindre sont déterminées en mesurant la quantité d'eau déplacée par l'expansion du cylindre lorsqu'il est sous pression et après relâchement de la pression. Il s'agit de la seule méthode d'essai qui permettra de requalifier une bouteille pour une charge supérieure de 10 % à la pression de service indiquée.

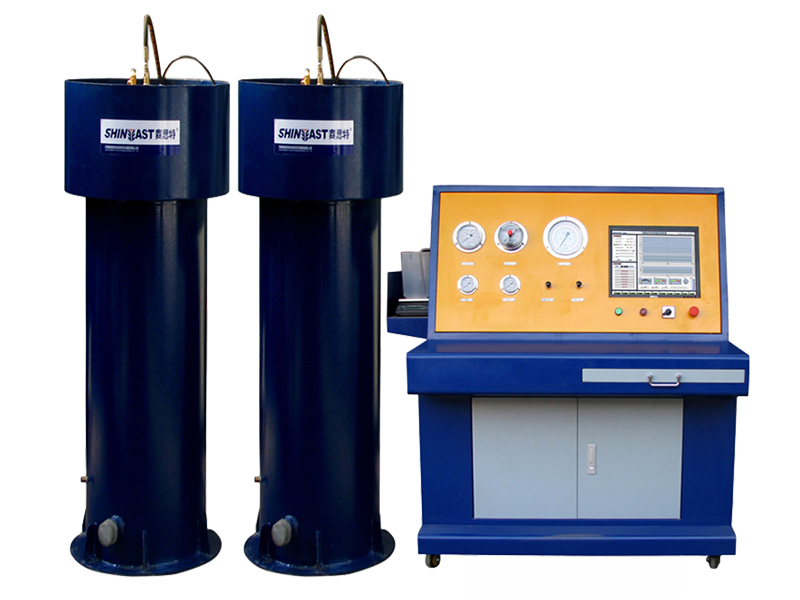

La machine d'essai hydrostatique Shineeast pour bouteille de gaz est applicable aux essais hydrostatiques de mesure externe de diverses bouteilles de gaz à haute pression et à l'ensemble complet de tests de fonctionnement tels que le pesage de cylindres vides, l'injection d'eau, l'échappement d'air, le pesage de cylindres pleins, les essais hydrostatiques, etc. sont effectués par ordinateur. Grâce au test, le taux de déformation résiduelle du volume du cylindre peut être mesuré avec précision pour garantir une utilisation sûre du cylindre. La machine est conçue et fabriquée selon la méthode d'essai hydrostatique GB/T9521 pour les bouteilles de gaz.

Principaux paramètres techniques :
(1) Pression d'essai : 0-70MPa
(2) Cylindre applicable : OD : φ 219 - φ 426 mm, longueur : 600 - 2000 mm

(3) Pression d'air d'entraînement : 0,6-0,8 MPa

(4) Consommation d'air : ≥ 1M3/min

(5) Électricité électrique : 220 V/50 Hz

(6) Mode de contrôle : carte de contrôle informatique et d'acquisition de données (American NI)

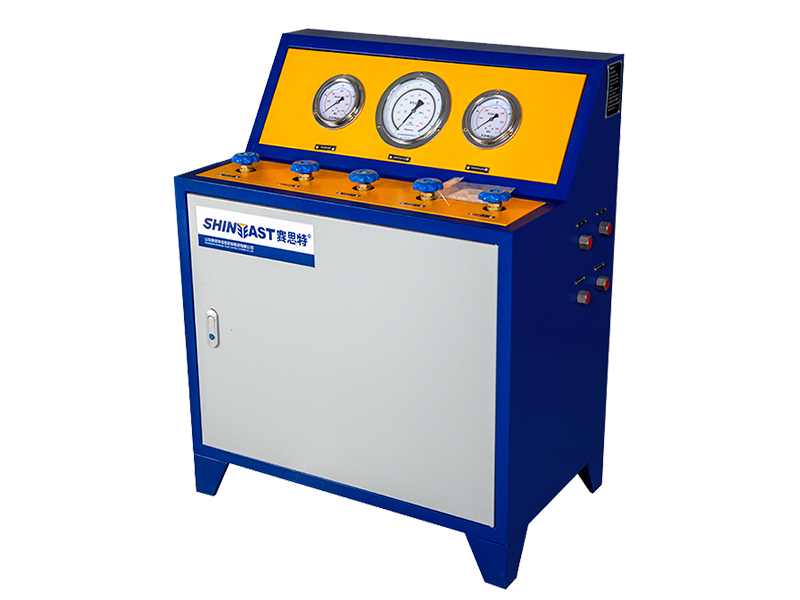

Machine de test de fuite d'air pour bouteille de gaz
Configuration du système:

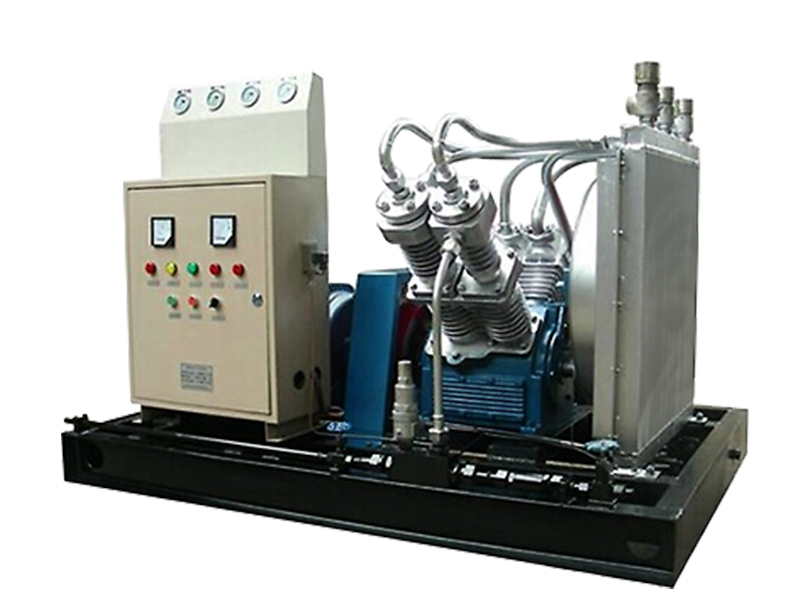

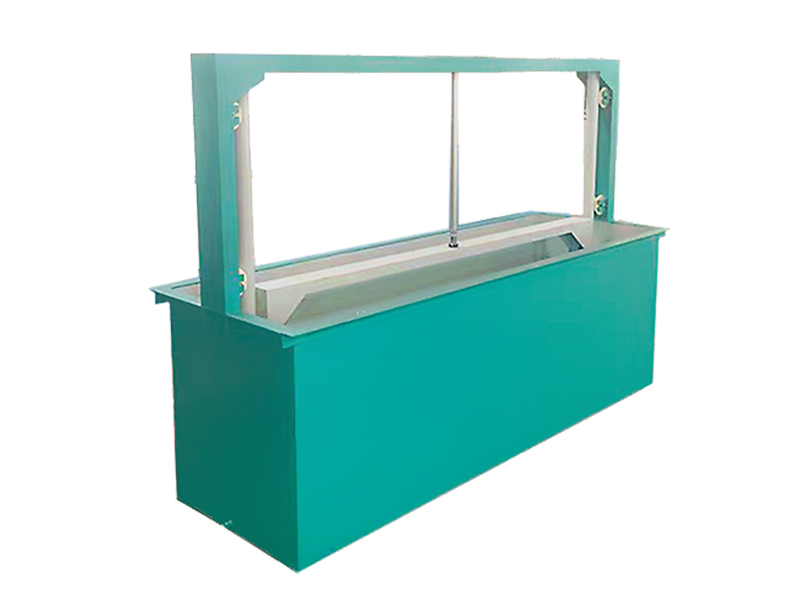

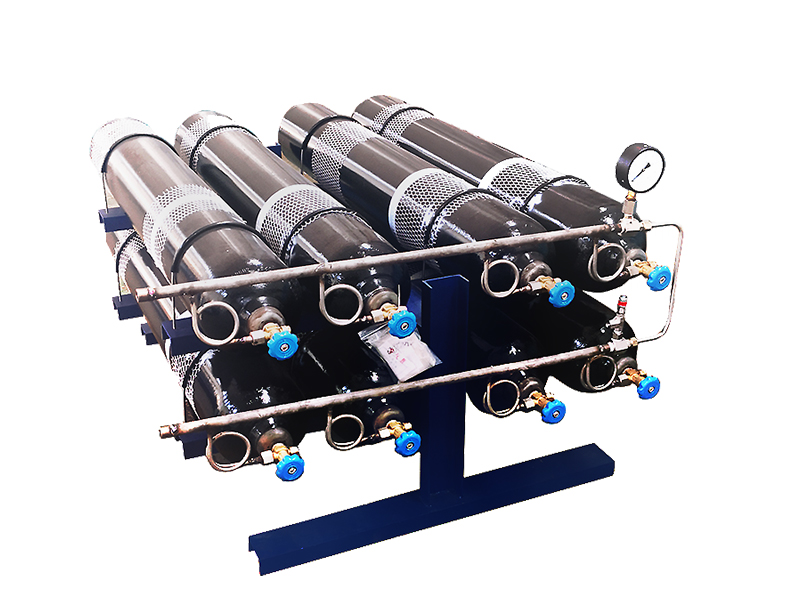

La machine de test de fuite d'air se compose principalement d'un compresseur d'air haute pression, d'un réservoir d'eau, d'une armoire de commande et d'un groupe de cylindres de stockage.

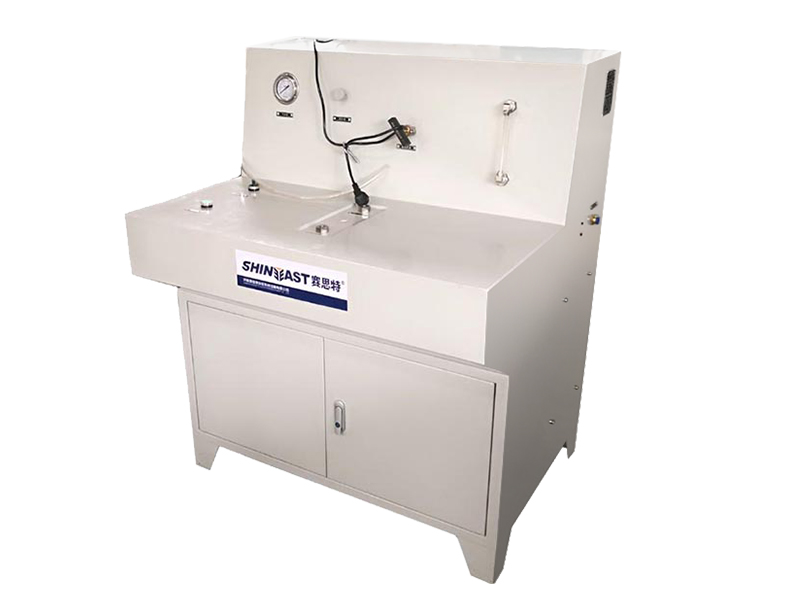

Paramètres techniques de la machine de test de fuite d'air QM-2 pour bouteille de gaz :
Type : QM-2
Pression d'essai : 200 bars
Efficacité de travail : 5 à 10 bouteilles de gaz par heure
Pression d'air d'entraînement : 0,6-0,8 Mpa
Alimentation électrique : 380 V/50 Hz
Nombre de stations : Deux stations
Déplacement d'air à haute pression : 1,5 N M3/min
Type de refroidissement : refroidissement éolien

Machine de séchage interne à cylindre
La machine de séchage interne du cylindre Shineeast est utilisée pour sécher l'intérieur de la bouteille de gaz après des tests hydrostatiques, et le moyen le plus simple d'éliminer l'eau à l'intérieur du cylindre est de la souffler avec de l'air chaud. Cet équipement adopte le mode de chauffage électrique et la température est réglable. Le ventilateur envoie de l'air chaud à l'intérieur du cylindre pour le séchage.
L'équipement est équipé d'un radiateur et d'un ventilateur électriques, avec une structure compacte, une installation pratique, une utilisation simple et des performances fiables, c'est l'un des équipements spéciaux nécessaires pour le séchage interne des bouteilles de gaz.

Principaux paramètres techniques
Modèle : GZ-01
(1) Cylindre applicable : diamètre φ 219- φ 426 mm, 600-2000 mm de long
(2) Température réglée : 0-100 ℃
(3) Puissance totale : 17KW
(4) Support de retournement de bouteilles : 2 stations

(5) Efficacité de travail : ≥ 12 pièces/h

(6) Nombre de stations : 4 stations

(7) Dimension hors tout : environ 2 100 × mille × 1 100 mm
Machine combinée pour nettoyer, sécher et verser de l'eau
La machine combinée est équipée d'un dispositif de serrage et d'un moteur à engrenages, qui permettent à la machine de retourner la bouteille de gaz à 180 degrés, ce qui permet de verser de l'eau sur une bouteille de gaz ; la machine est également équipée d'une pompe à eau haute pression et d'une machine à vapeur, la pompe à eau haute pression est chargée de nettoyer l'intérieur du cylindre et la machine à vapeur est utilisée pour sécher l'intérieur du cylindre.
La séquence de processus de la machine consiste à verser de l'eau, à nettoyer l'intérieur du cylindre et à sécher l'intérieur du cylindre.
La machine est applicable aux cylindres d'un diamètre compris entre 200 mm et 406 mm, avec une hauteur de 700 à 1 300 mm ; et il peut traiter une bouteille de gaz à la fois.

Modèle : CM-01-01
Taille du cylindre applicable : diamètre extérieur : 200-406 cm, hauteur : 700 x 1300 mm.
Vitesse de retournement : 3,8 tr/min
Moteur à engrenages : 2,2 KW/380 V
Partie sèche-linge (générateur de vapeur) : 9KW/380V
Pompe à eau pour nettoyer le cylindre : 0,75KW/380V
angle de retournement : 180°
Pression atmosphérique : 3-8 bars
Nombre de stations : Une station

Pièces principales de la machine : support de retournement, panneau de commande, boîte de vitesses, pompe à eau, générateur de vapeur, etc.

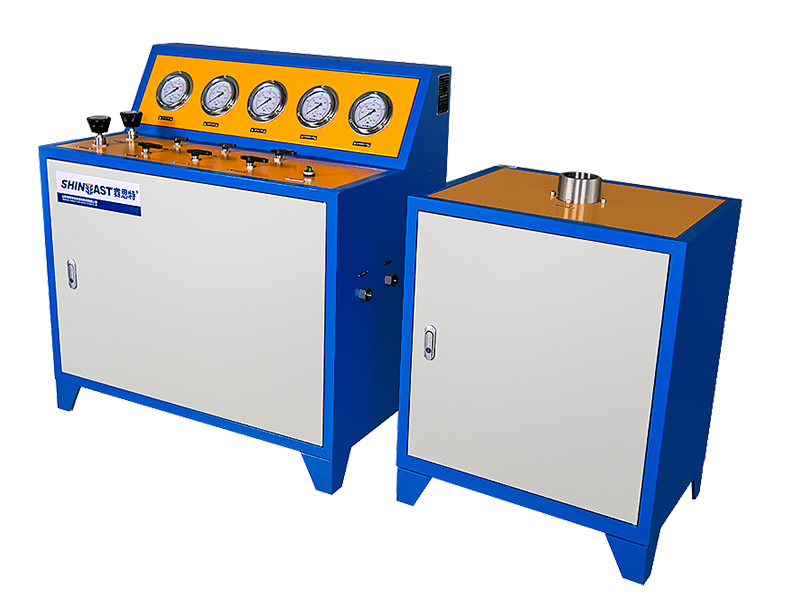

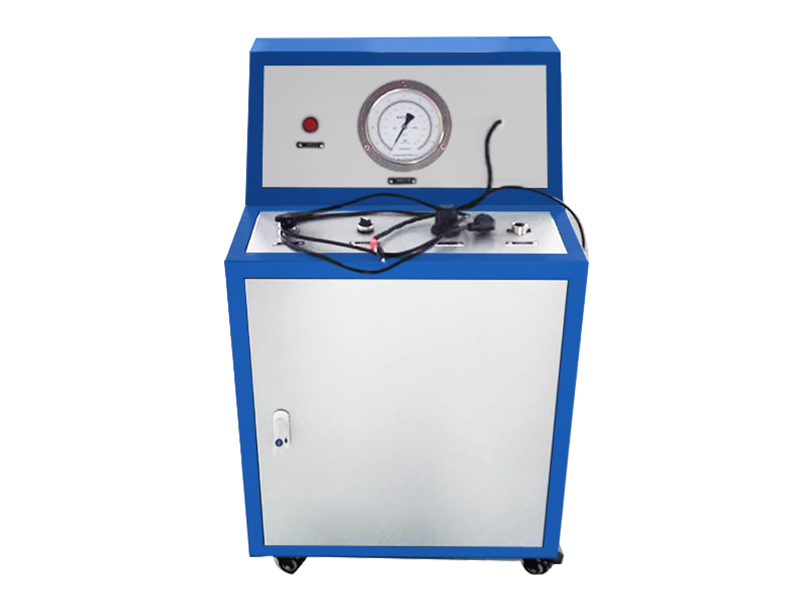

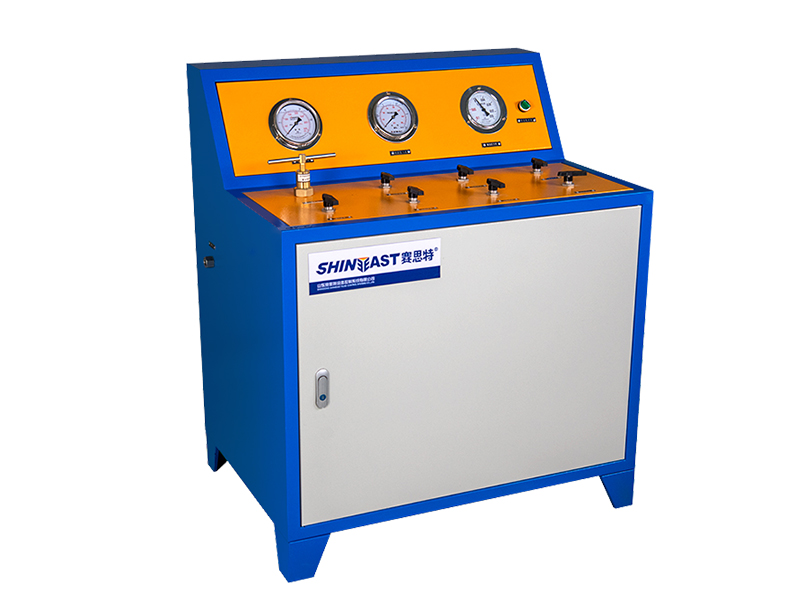

Machine d'essai de valve de cylindre

Principaux paramètres techniques

Modèle : FX-01

(1) Pression de la source d'air : ≥ 20 MPa

(2) Pression d'essai : 20 MPa
(3) Milieu d'essai : air comprimé
(4) Pression de conduite : 0,4-0,8 MPa
(5) Efficacité de travail : 40-50 pièces/h
(6) Dimension hors tout : environ 750 × 650 × 1200 mm
