Présentation de l'équipement

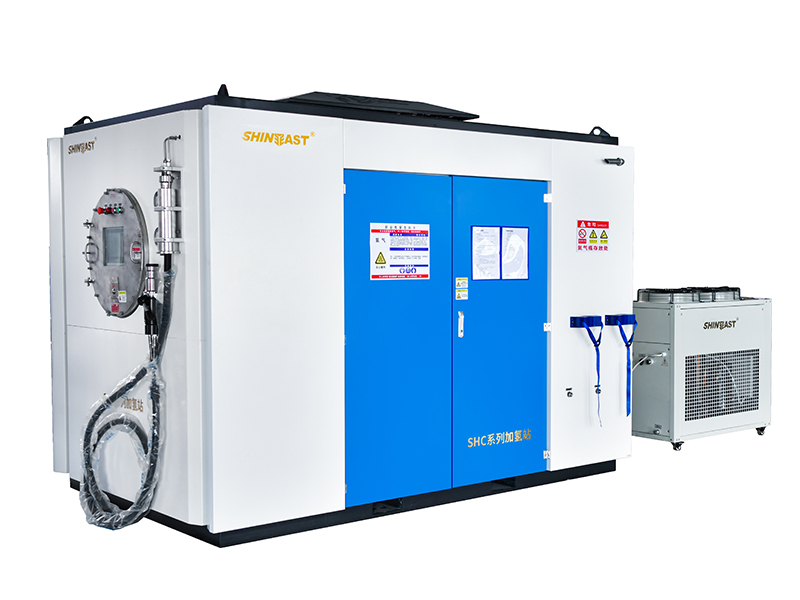

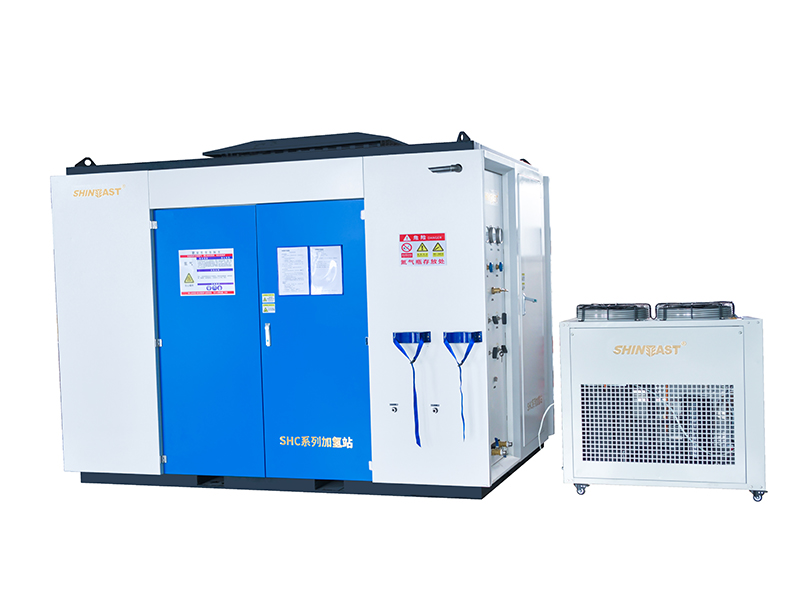

Le compresseur d'hydrogène utilisé dans la station de ravitaillement en hydrogène est centré autour d'un surpresseur d'hydrogène à entraînement liquide, avec une pression de conception allant jusqu'à 100 MPa, utilisé pour le ravitaillement en hydrogène des véhicules à hydrogène de qualité 70 MPa à la station de ravitaillement.
Le système de compresseur d'hydrogène présente les caractéristiques d'une intégration élevée, d'un fonctionnement simple, d'un contrôle flexible, d'une maintenance pratique et d'un faible coût global.
Composition de l'équipement
L'équipement se compose principalement d'un surpresseur de gaz à entraînement liquide, d'une station de pompage hydraulique, d'un système de refroidissement et d'une partie de commande électrique.
Fonction du compresseur de gaz à entraînement liquide : le compresseur utilise la pression hydraulique comme source d'énergie motrice pour pressuriser le gaz avec une certaine pression et atteint la pression d'échappement nominale lorsque le débit répond aux exigences.
Paramètre technique
Modèle d'équipement : SHC-100-500-H2
Milieu comprimé : hydrogène gazeux de haute pureté
Type de compression : type à piston hydraulique
Niveau de compression : deux niveaux
Pression d'admission (Mpa): 5-20.0
Température d'admission (℃): ＜ 40
Pression d'échappement maximale (MPa): 100
Température d'échappement (après refroidissement) (℃) : ≤ 40
Capacité de ravitaillement (kg³/j) 12h : ≥ 500 (entrée 12,5MPa, sortie 45MPa)
Méthode de refroidissement : refroidissement par eau
Tension du moteur (V) : 380 V/50 Hz
Niveau antidéflagrant : Ex dII CT4
Occasions applicables: stations de ravitaillement en hydrogène
