Résumé
Cet appareil est un dispositif de détection des accessoires de réservoir (soupape respiratoire, pare-flammes, soupape de sécurité hydraulique), et est une plateforme d'exploitation permettant de détecter si les accessoires de réservoir sont qualifiés. Cet appareil peut être utilisé pour détecter les accessoires des réservoirs de stockage dont les diamètres vont du DN50 au DN250 et du DN50 au DN350. Les principaux paramètres de détection comprennent la pression d'ouverture, le taux de ventilation, la pression de fonctionnement et la différence de pression.
Selon la norme : Q/TMLYB09-2021 Dispositif mobile d’inspection des attaches de réservoirs de pétrole
Spécification technique : Q/SY 08007-2017 Spécification technique pour l'inspection des accessoires de réservoirs de pétrole

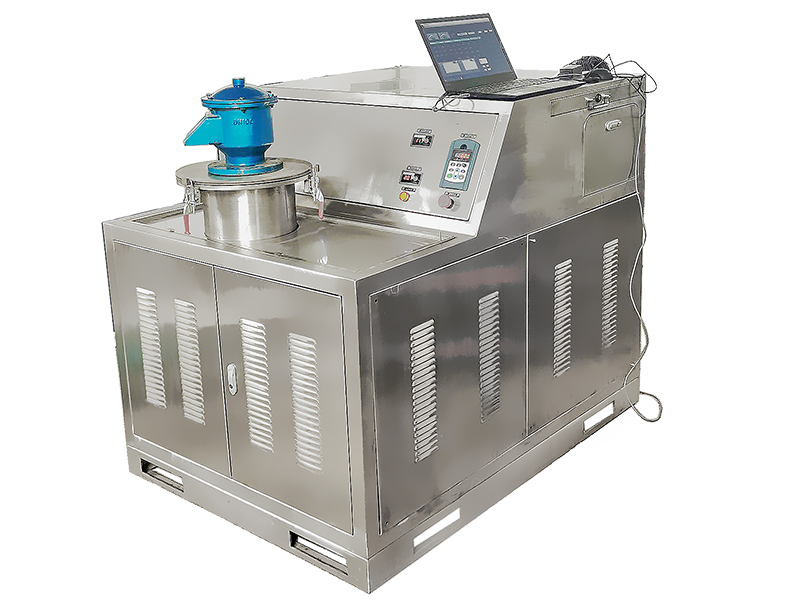

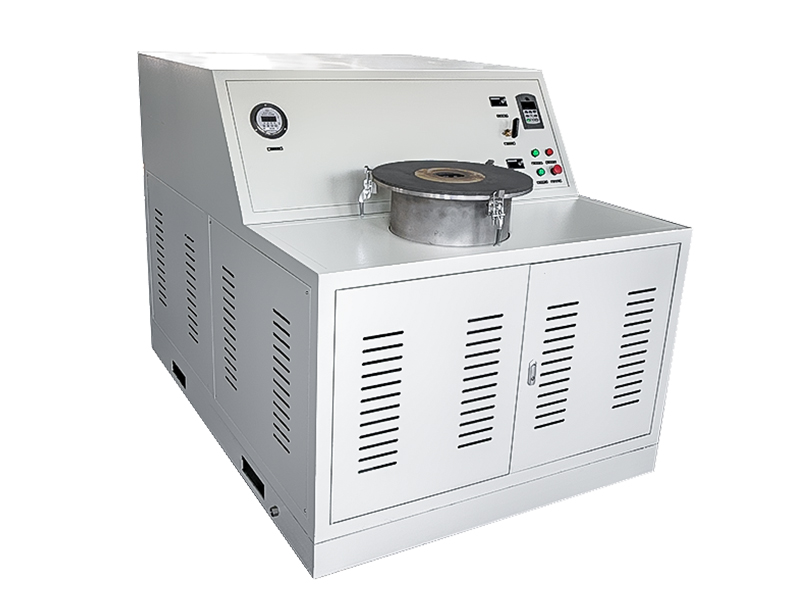

La structure de ce dispositif est représentée dans le schéma, composée principalement du système d'alimentation, du système de guidage, du système de contrôle, de la plate-forme de détection, etc. fournis par le ventilateur de la source d'air.
Principaux paramètres techniques
Dimensions extérieures DN250 : 1070 * 1480 * 1200 mm (longueur * largeur * hauteur)
Dimensions extérieures DN350 : 1400 * 1900 * 1400 mm (longueur * largeur * hauteur)
Testez la tension d'alimentation DN250 : monophasé AC220V
Testez la tension d'alimentation DN350 : triphasé 380 V
● Plage de diamètre des accessoires de détection : DN50~DN350mm
Précision de la mesure du débit : niveau 1,0
Plage de mesure de débit DN250 : 50-2800Nm3/h (pression positive) 50-2000Nm3/h (pression négative)
Plage de mesure de débit DN350 : 50-5400Nm3/h (pression positive) 50-3000Nm3/h (pression négative)
Précision de la mesure de la pression : niveau 0,065
Plage de mesure de pression : ± 5kPa
Puissance maximale DN250 : 9 KW
Puissance maximale DN350 : 19 KW
Résolution de réglage du débit : 0,2 %
DN250 Poids : 500Kg
Poids DN350 : 800 kg
