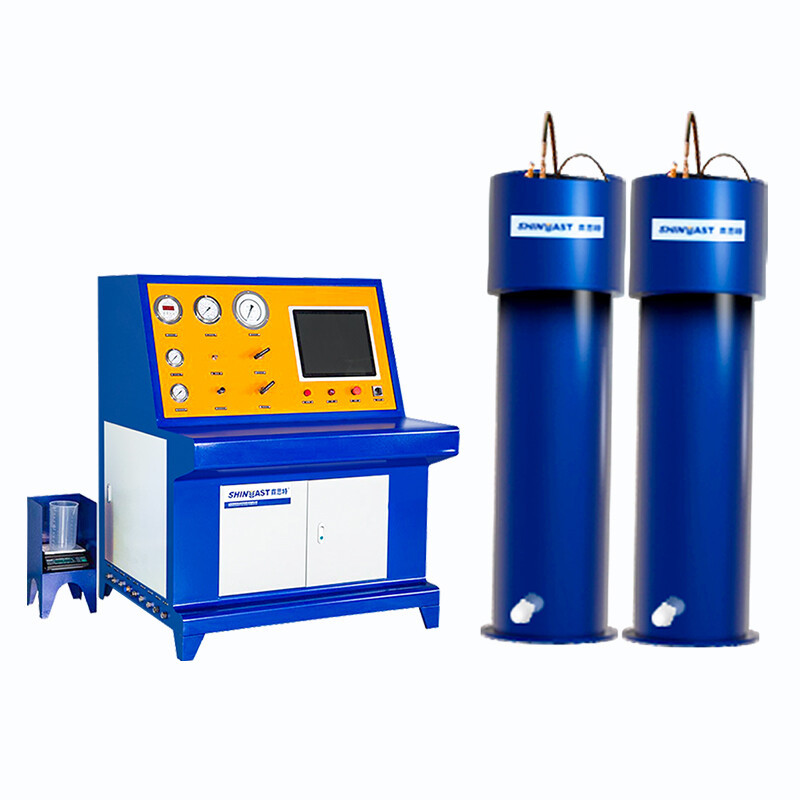

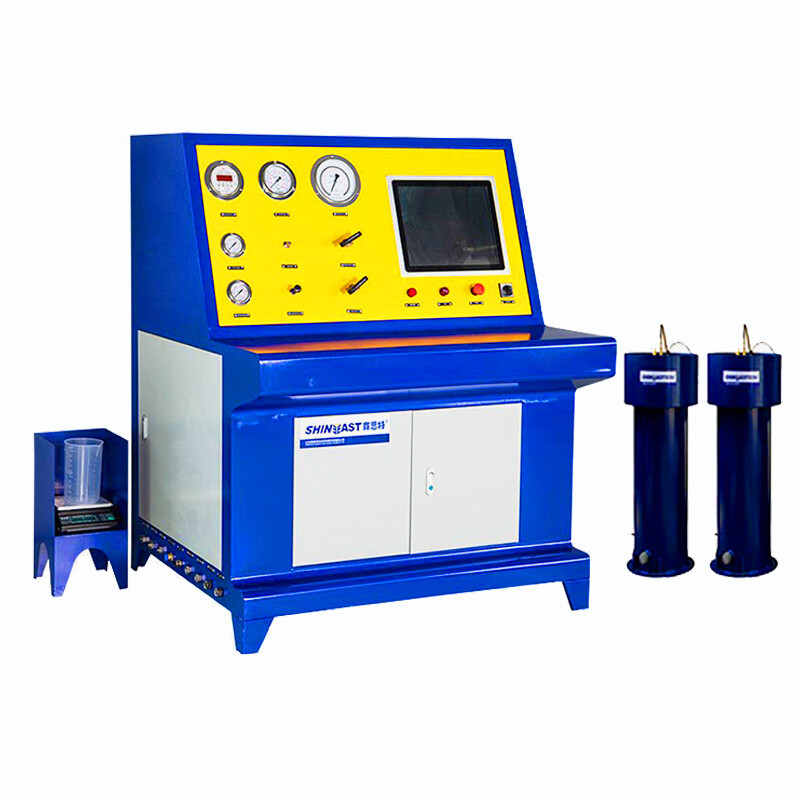

Equipement d'essai hydraulique pour réservoir de gaz

Résumé

La machine d'essai de pression hydraulique à méthode de mesure externe est principalement utilisée pour les essais de résistance hydraulique de divers types de bouteilles de gaz telles que les bouteilles de GNL, les bouteilles d'incendie, les bouteilles en acier sans soudure, les bouteilles de gaz respiratoire, etc. Le banc d'essai de pression d'eau à méthode de mesure externe développé par notre société est entièrement conforme aux réglementations en vigueur en Chine et peut répondre aux besoins de test de diverses bouteilles de gaz haute pression. La pression d'essai maximale peut atteindre 400,0 MPa et elle est largement utilisée dans la production et la recherche de diverses bouteilles de gaz dans les unités d'inspection de qualité, diverses unités de fabrication de pièces automobiles, les instituts de recherche scientifique et d'autres domaines.

Paramètre technique

La plage de pression d'essai est de 0 à 400 Mpa. Pour des pressions plus élevées, veuillez consulter notre personnel technique professionnel.
La plage de diamètre extérieur du cylindre de gaz d'essai est de 219 à 450 mm.
La longueur du cylindre à gaz sans soudure est de 400 à 1800 mm.
La pression maximale détectée par la machine d’essai est de 45 MPa.
Augmentez la pression de la source d’air à 0,5-0,8 MPa.
Consommation de gaz ≥ 1m3/min.
Le fluide de travail peut être de l’eau, de l’huile hydraulique ou d’autres fluides.
Précision du capteur ≤ 5%.
La précision de la balance électronique est inférieure à 0,1 g.
La tension d'alimentation est de 220 V/50 Hz.
Le logiciel de test est développé indépendamment sur la base de l'environnement de programmation LabVIEW et se compose d'une carte d'acquisition numérique, d'un contrôle par ordinateur et d'un logiciel de contrôle.
La chemise d'eau adopte un dispositif d'étanchéité à airbag.
Caractéristiques fonctionnelles
La qualité du produit est excellente et toutes les pièces en contact avec le fluide sont fabriquées en acier inoxydable de haute qualité. Aucune connexion de soudure, étanchéité conique, adaptée aux exigences d'étanchéité de la grande majorité des systèmes hydrauliques .
Les appareils de pesage électroniques remplacent les tubes de mesure d'origine et les capteurs numériques électroniques peuvent lire avec précision la pression et l'expansion.
Le logiciel dispose d'une interface simple et conviviale qui enregistre avec précision la pression de test correspondante pour chaque test.
La conception globale est raisonnable et l'entretien est pratique et rapide ; pression constante automatique, une légère fuite réapprovisionne automatiquement la pression constante
Adopter des vannes, des raccords, des canalisations et des joints ultra-haute pression importés de haute qualité.
La conception du système est raisonnable et la qualité de chaque composant est stable et fiable.
