Vanne à pointeau d'interface (filetage interne NPT)
La vanne à pointeau d'interface Shandong Saisite est une forme d'étanchéité métal sur métal qui peut être utilisée pour les gaz et les liquides, et peut maintenir une bonne sécurité et stabilité même dans des environnements extrêmes.

Pour garantir la traçabilité des vannes, Shandong Saisite dispose d'enregistrements de données détaillés pour chaque vanne d'arrêt haute pression, tels que le numéro de lot, la pression de service maximale, le numéro de pièce, le modèle et le nom.

Adoptant une conception spéciale, le matériau de la bague d'étanchéité de la vanne standard peut être utilisé à des températures extrêmes, qui est du graphite polytétrafluoroéthylène et peut être utilisé à des températures allant jusqu'à 450F (230 ° G). Les vannes fabriquées à partir de matériaux résistants aux hautes températures ou d'autres matériaux d'étanchéité peuvent fonctionner dans des environnements allant de -423F à 1200°F (-252°C à 650C), avec les modèles de suffixe correspondants comme indiqué dans la figure suivante :

Caractéristiques de la vanne à pointeau

Conception de la tige de levage

La partie en contact avec le fluide est en acier inoxydable et la tige de vanne est en 17-4PH, qui présente une excellente résistance à la corrosion.

La forme d'étanchéité métal sur métal a un bon effet d'étanchéité et prolonge la durée de vie du pointeau et du siège de valve, garantissant ainsi la durabilité du cycle.

L'utilisation d'une bague d'étanchéité en PTFE+graphite et d'une bague de support métallique rend l'étanchéité du pointeau de la valve plus fiable.

Les aiguilles de valve non rotatives peuvent empêcher l'usure du siège de valve.

Le matériau utilisé pour le manchon à pointeau et le manchon à vis réduit le couple de rotation et augmente la durée de vie du filetage.

Toutes les surfaces filetées des manchons d'aiguille de valve ont subi un traitement de roulement pour garantir un fonctionnement fluide.

Si votre plage de température de travail est comprise entre 1 (-17) et 450 F (230 C), Shandong Saisite recommande d'utiliser des composants avec des connexions tubulaires et des matériaux d'étanchéité PTE.
Lors de l'utilisation de produits d'étanchéité anaérobies, les exigences d'utilisation du fabricant de produits d'étanchéité doivent être respectées. Aiguille de valve conique, utilisée pour le réglage et la fermeture.
**La valeur Cv est un coefficient de débit direct à deux chiffres. La valeur Cv d'une vanne à deux voies à angle droit doit donc être augmentée de 50 %.
***Veuillez vous référer au tableau de correspondance pression-température.

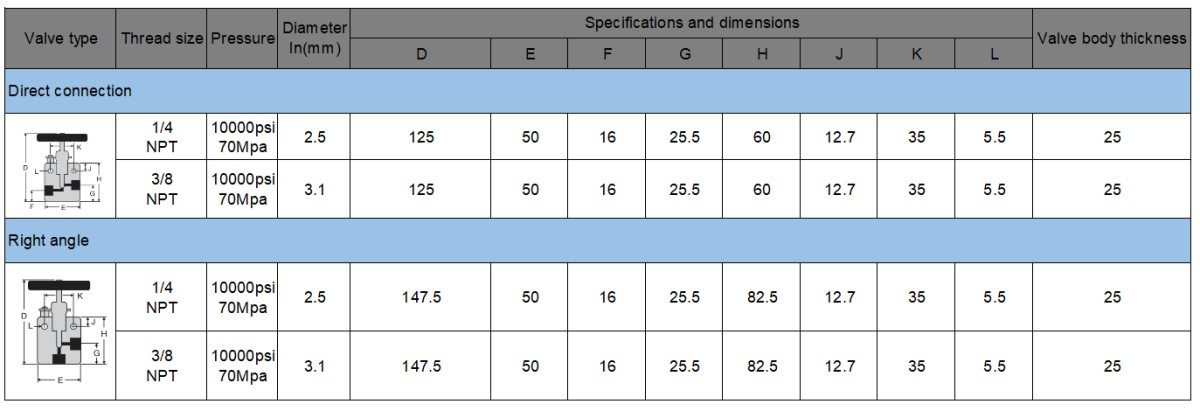

La taille du filetage pour l'installation du panneau est M6 (vis incluses). Toutes les spécifications et dimensions sont à titre de référence seulement. En cas de changement, le droit d'interprétation appartient au Shandong Saisite.

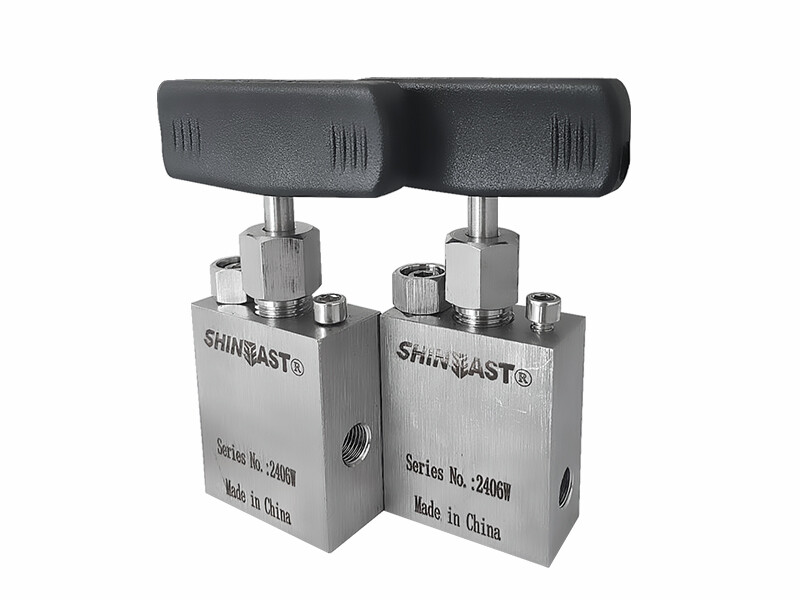

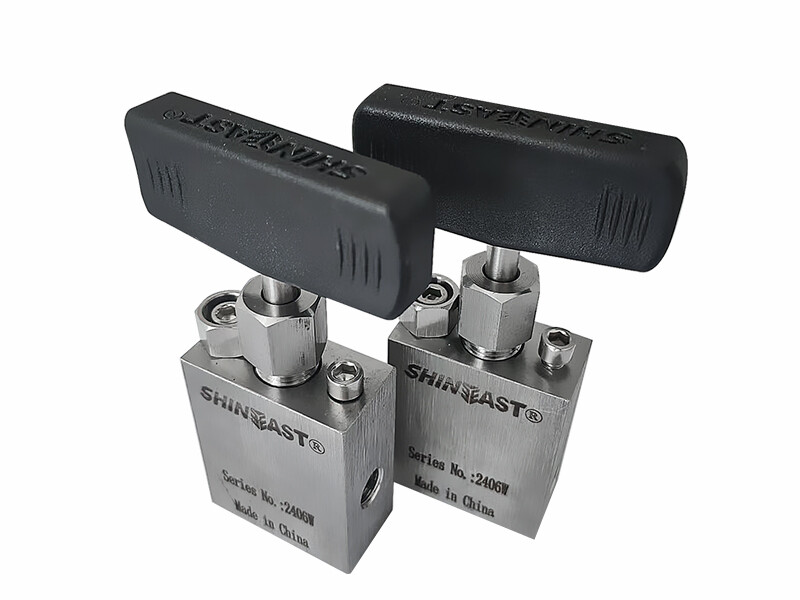

Vanne à pointeau haute pression
Les spécifications de connexion spéciales haute pression (cône et filetage) du Shandong Saisi ont des diamètres extérieurs de tuyaux en acier de 1/4 "et 3/8".

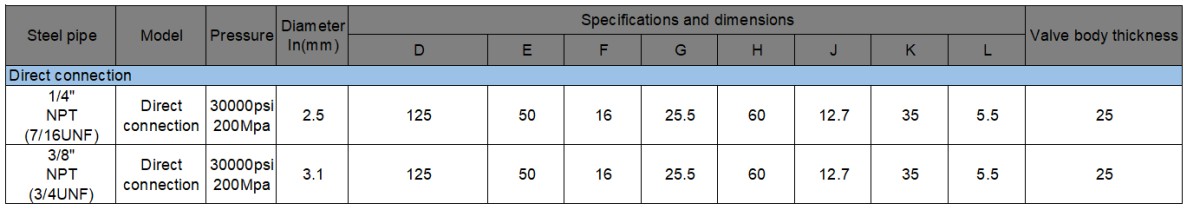

Type de surface conique :

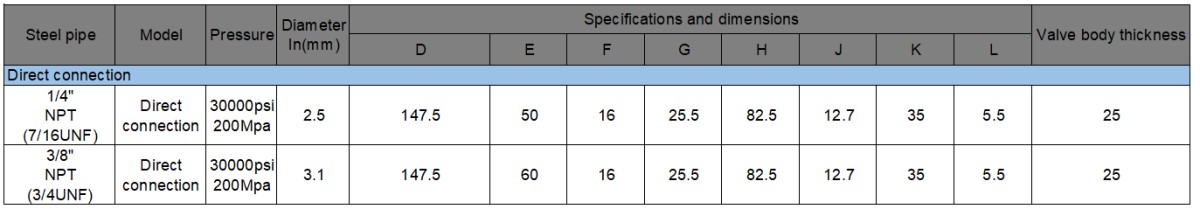

Type fileté :

La taille du filetage pour l'installation du panneau est M6 (vis incluses). Toutes les spécifications et dimensions sont à titre de référence seulement. En cas de changement, le droit d'interprétation appartient au Shandong Saisite.
